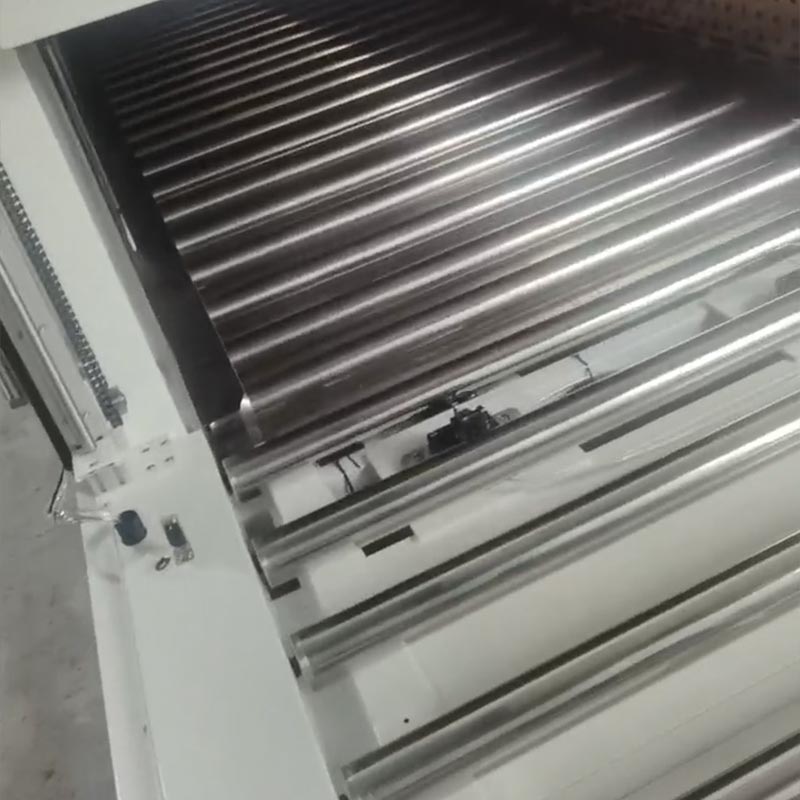

Piec tunelowy z przenośnikiem rolkowym

Aby osiągnąć równomierność temperatury w piekarniku wewnętrznym o efektywnej wysokości 700 milimetrów, wymagany jest złożony przepływ powietrza wymagany jest projekt. Możesz dostosować piec tunelowy z przenośnikiem rolkowym w Dingfeng, który przyjmuje poziomy przepływ o dużym przepływie system przepływu krzyżowego. Napędzany jest niezależnymi silnikami o mocy 1500 W z 12-calowymi wirnikami wielołopatkowymi. Wymuszone jest gorące powietrze przez specjalnie zaprojektowane perforowane płyty ze stali nierdzewnej z obu stron, następnie zbiegają się na powierzchni produktu, oraz powraca przez górny otwór wylotowy, zapewniając równomierność temperatury w całym piekarniku o długości 15,6 metra pracuje stabilnie w zakresie ±5-8°C.

Proces ogrzewania

Przemysłowy piec tunelowy z przenośnikiem rolkowym działa poprzez funkcje zabezpieczające, takie jak automatyczne kontrola temperatury, precyzyjna stabilizacja temperatury i automatyczne wyłączanie po przekroczeniu limitu temperatury. Wnętrze piekarnika jest jednolicie zbudowane z lustrzanych płyt ze stali nierdzewnej i izolacji warstwa jest wypełniona izolacyjną wełną mineralną z żelu krzemionkowego 120K, aby uzyskać pożądany efekt izolacji cieplnej. The rama zewnętrzna wykonana jest ze zespawanych ze sobą profili żelaznych, natomiast panel zewnętrzny pieca formowany jest laserowo cięcie, a następnie hydroformowanie blach stalowych walcowanych na zimno. Rury grzewcze ze stali nierdzewnej służą do ogrzewania, a w połączeniu z cichym odśrodkowym wentylatorem wyciągowym powstaje wydajny system cyrkulacji gorącego powietrza, umożliwiając równomierne rozprowadzenie ciepła po powierzchni produktów.

Nasz certyfikat konfiguracji

Piec z przenośnikiem rolkowym firmy Dingfeng jest wyposażony w zaawansowany sterownik PLC i interfejs z ekranem dotykowym o przekątnej 10,2 cala, panel sterowania system zgodny ze standardami Przemysłu 4.0. Operatorzy mogą łatwo przeglądać w czasie rzeczywistym temperaturę silnika częstotliwość i prąd wyjściowy. Co najważniejsze, wbudowana funkcja rejestracji danych może przechowywać krzywe termiczne aż do do 90 dni. Niezależnie od tego, czy optymalizujesz cykle produkcyjne, czy dostarczasz dowody procesów na potrzeby audytów klientów, narzędzie regulowana częstotliwość przechowywania gwarantuje, że każda partia Twojej linii produkcyjnej o wydajności 2 metrów na minutę będzie profesjonalna wsparcie danych.

Główne parametry techniczne

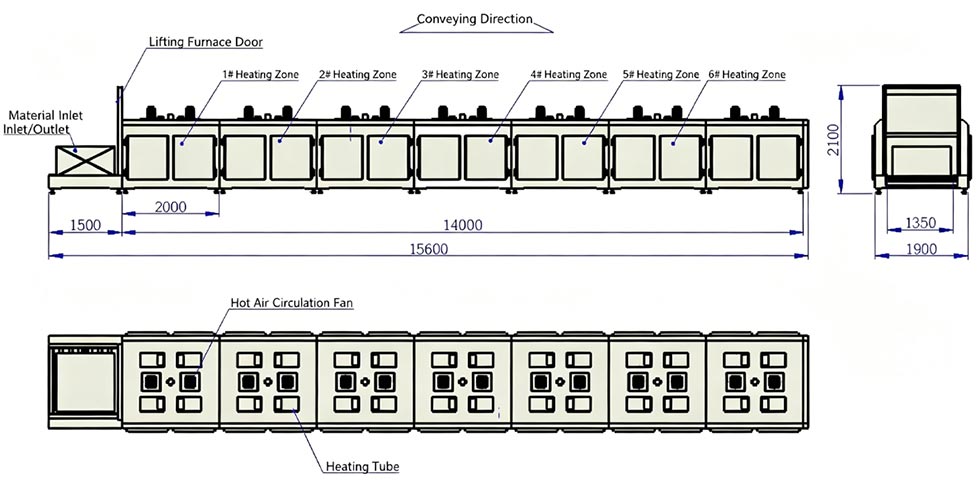

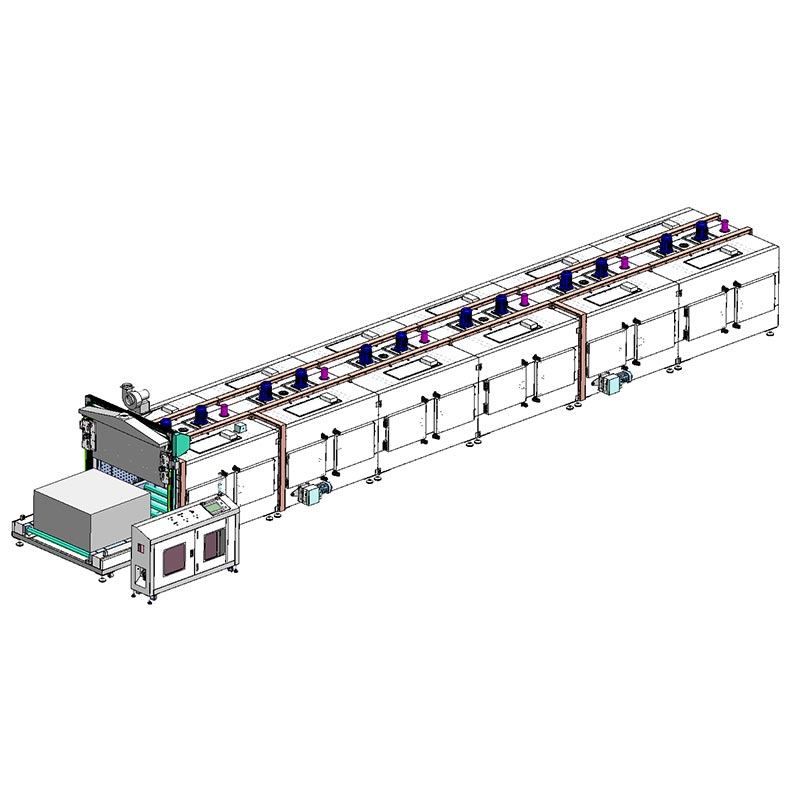

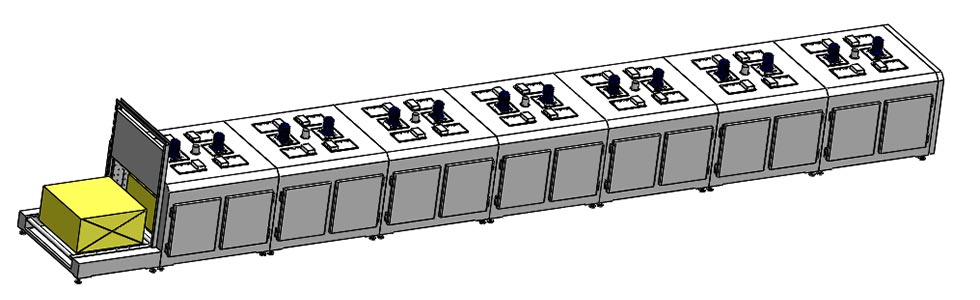

Ogólny opis wyposażenia pieca tunelowego

Operacyjny przepływ pracy

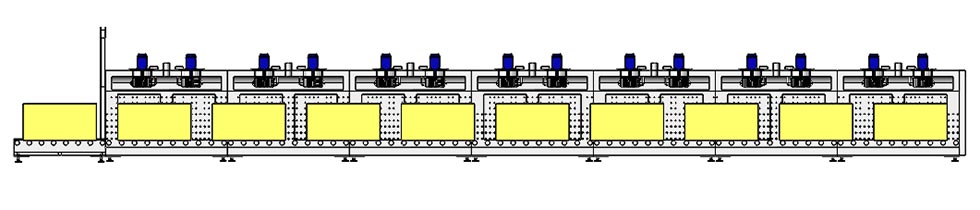

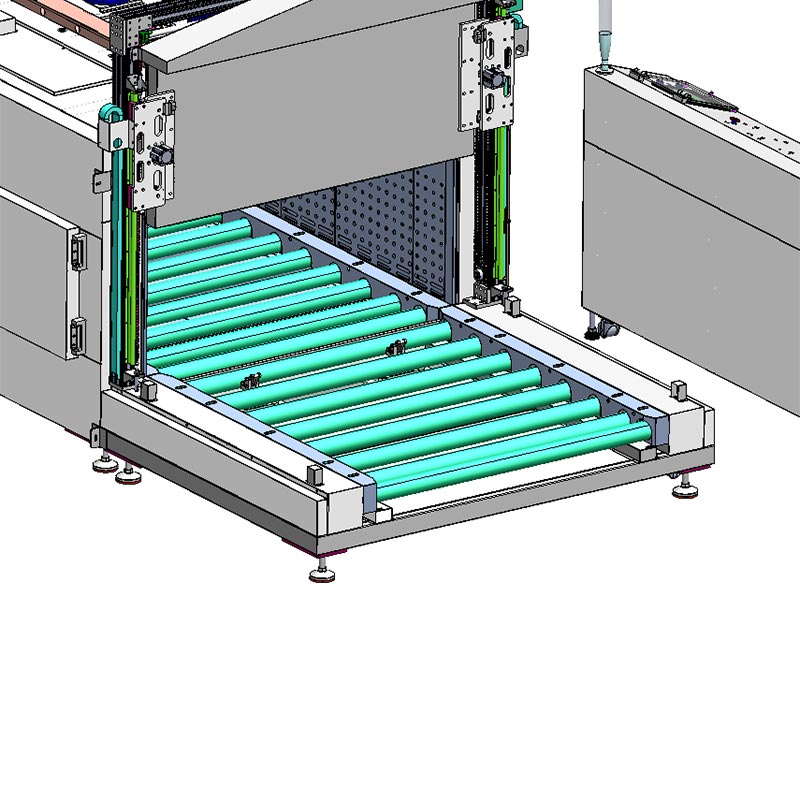

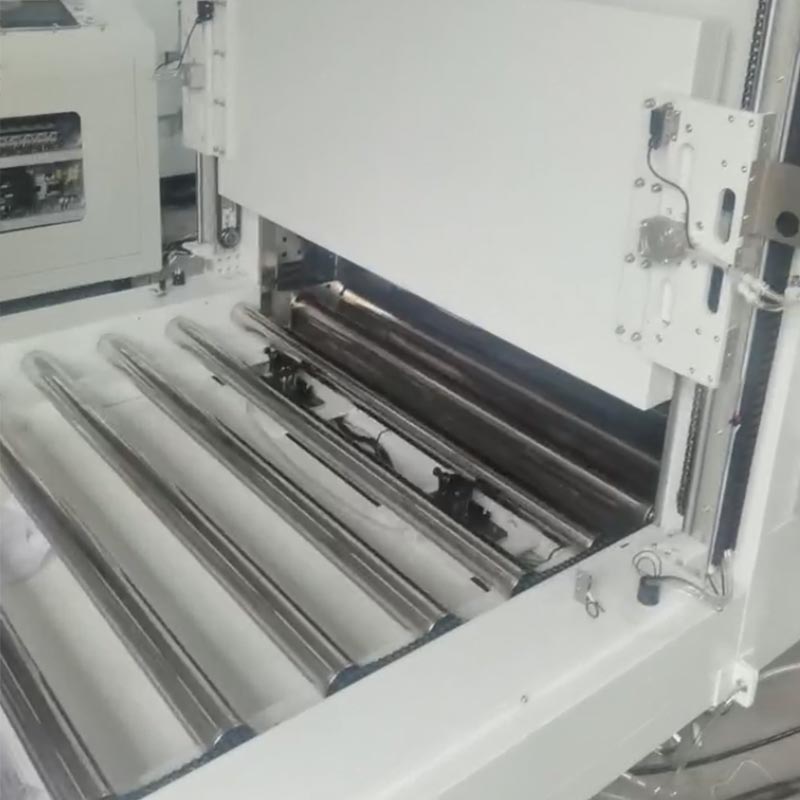

Piekarnik taśmowy Dingfeng jest wyposażony w zaawansowany półautomatyczny pneumatyczny system pozycjonowania. Operator ręcznie ustawia paletę o wymiarach 1200 x 1200 mm względem pneumatycznych ograniczników na stacji podawania w celu uruchomienia przenośnika taśmowego. Następnie pneumatyczne przegrody synchronizują się z rolkami o wysokim momencie obrotowym, aby transportować palety w sposób stopniowy, przesuwanie ich w krokach co 1550 mm; po każdym ruchu ograniczniki są automatycznie resetowane w celu przyjęcia następnej jednostki. Gdy piekarnik osiągnie pełną pojemność wewnętrzną wynoszącą dziewięć palet, automatyczna brama podnoszona zamyka komorę, a XINJE PLC aktywuje system cyrkulacji gorącego powietrza o dużej mocy. System ostrzega operatora za pomocą zintegrowanego sygnału audiowizualnego alarmy. Proces rozładunku odzwierciedla logikę załadunku, wykorzystując precyzyjny pneumatyczny mechanizm krokowy bezpiecznie i uporządkowanie przewieźć palety do miejsca składowania.

Często zadawane pytania (FAQ) – Piec tunelowy z przenośnikiem rolkowym

Pytanie 1: Jak możemy zapewnić, że wałek ￠76 mm nie odkształci się w temperaturze 200°C?

Odpowiedź: Wałek ma ulepszone łożysko wewnątrz, a średnica wałka wynosi 210 mm. Materiały te zostały poddane obróbka stabilizacji cieplnej zapewniająca, że nawet przy pełnym obciążeniu przedmiotu obrabianego o wymiarach 1200 × 1200 mm, wałek może zachować idealną koncentryczność i płynny obrót, nie odkształca się ani nie utknie w każdych warunkach pogodowych środowisko grzewcze.

P2: Czy można go dostosować do różnych wysokości produktów?

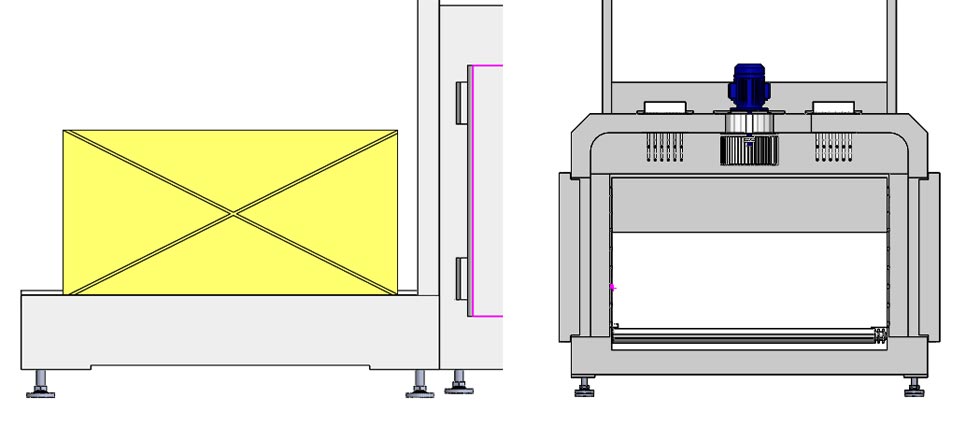

Odpowiedź: Tak. Efektywna wysokość wewnętrzna wynosi 700 mm, co jest bardzo odpowiednie w przypadku dużych produktów okuć. The zachowana jest jednorodność ±5-8°C.

P3: W jaki sposób układ wydechowy radzi sobie ze spalinami powstającymi w wyniku rozpylania lub odwodnienia?

Odpowiedź: Zainstalowaliśmy na wlocie wysokotemperaturowy wentylator wyciągowy o mocy 750 W i ustawiliśmy nowe, regulowane otwory wentylacyjne w każdym obszarze grzewczym. Zapewnia to szybkie odprowadzanie wilgoci i LZO, zapobiegając gromadzeniu się gazów zapewniając świeże i stabilne pod względem oksydacyjnym środowisko dla powłoki.
