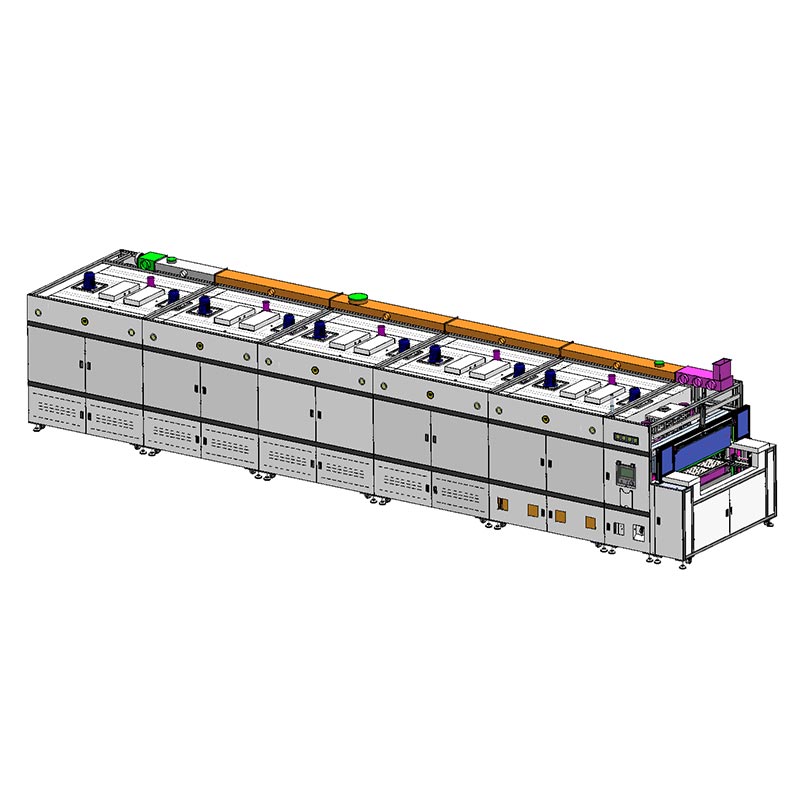

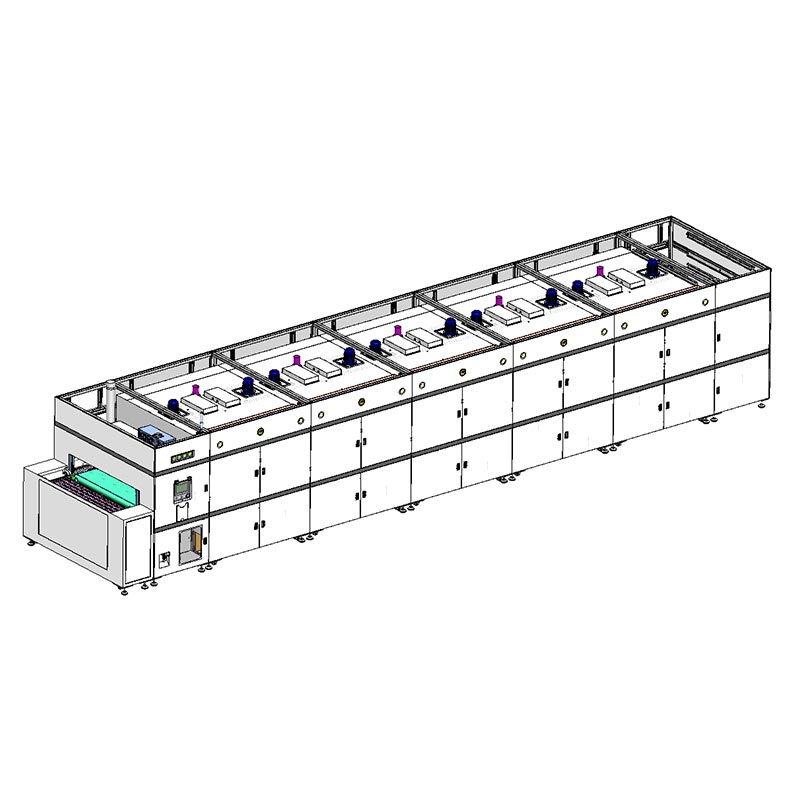

Dwupoziomowy piec tunelowy na gorące powietrze i podczerwień

Dwupoziomowy piec suszący na gorące powietrze i tunel na podczerwień firmy Dingfeng płynnie integruje moduły liniowe z urządzeniami pneumatycznymi chwytaki umożliwiające precyzyjne zarządzanie tacami. Klienci mogą za naszym pośrednictwem dostosować ten system. System to zapewnia tace pozostają całkowicie równoległe przy wejściu i wyjściu ze strefy grzewczej, co pozwala uniknąć zacięć lub produktu niewspółosiowość. Po stronie wyładowczej system szybkich kołków wyrównujących może skorygować przesunięcie tacy nawet o 20 milimetrów w ciągu 1 sekundy, zapewniając brak wpływu na czas pracy windy. Szerokość 1550 milimetrów Pasek teflonowy napędzany przetwornicą częstotliwości i silnikiem o wysokim momencie obrotowym zapewnia ultrastabilny zakres prędkości od 0,3 do 3 metrów na minutę, co doskonale sprawdza się w przypadku podłoży o dużych rozmiarach i ciężkich obróbkach.

Wbudowana integracja

Ten dwupoziomowy piec suszący na gorące powietrze i tunel na podczerwień został specjalnie zaprojektowany do integracji z pomieszczeniami czystymi i jest wyposażony z dedykowanym systemem cyrkulacji powietrza oczyszczającego pod wylotem. Każda sekcja grzewcza jest kontrolowana przez firmę Mitsubishi Moduły temperaturowe PLC i Delta, osiągające jednorodność ±3°C. Aby chronić sterylne środowisko eksploatacji, na każdym wlocie świeżego powietrza zintegrowaliśmy filtry wstępne klasy G4, aby wydłużyć żywotność urządzenia wewnętrzne filtry powietrza o wysokiej wydajności. Dodatkowo wszystkie mostki termiczne pomiędzy wnęką wewnętrzną a powłoką zewnętrzną zostały pokryte zaawansowanymi materiałami izolacyjnymi zapewniającymi izolację termiczną, a wylot chłodzący znajduje się centralnie odzyskane, aby zmniejszyć wpływ obciążenia termicznego na system HVAC w Twoim obiekcie.

Dlaczego wybrać nas?

Zaufanie do zaawansowanej technologicznie produkcji opiera się na przejrzystości danych i bezpieczeństwie operatora. Nasz dwupokładowy piec tunelowy na gorące powietrze i podczerwień jest wyposażony w system operacyjny z dwoma ekranami. W punkcie załadunku w pomieszczeniu czystym znajduje się ekran o przekątnej 10,2 cala ekran dotykowy, a drugi w części głównej. Ekrany te są ze sobą połączone, aby zapewnić bezpieczeństwo i możliwość wyświetlania informacje w czasie rzeczywistym, takie jak temperatura pieca, częstotliwość taśmy przenośnika i prąd wyjściowy. Ma pełne funkcjonalność przesyłania danych MES, zapewniająca możliwość śledzenia każdej partii produktów. Każdy obszar wyposażony jest w zintegrowany manometr różnicowy, umożliwiający zespołowi kontroli jakości dokładne monitorowanie równowagi ciśnień pomiędzy piekarnikiem a pomieszczeniem czystym w czasie rzeczywistym. Oczywiście dla różnych wymagań środowiskowych oferujemy pełną usługi dostosowywania.

Szczegóły parametrów produktu

Standardy certyfikacji

Wybierz Dingfeng, wiodące przedsiębiorstwo, które uzyskało certyfikat ISO 9001. Mamy zdolność do zarządzania złożone i wielkoskalowe projekty energetyki cieplnej. Seria L12950 przyjmuje modułową strukturę montażową, która ułatwia szybką instalację na miejscu i umożliwia łatwą konserwację dzięki bocznym drzwiom inspekcyjnym. My zapewnij 12-miesięczną kompleksową gwarancję i 2-godzinną gwarancję szybkiej reakcji na Twoją inwestycję. Od zapewnienia dostosowane szkice konstrukcyjne do integracji interfejsów wtórnego chłodzenia wodą, dostosowujemy 13-metrową dwuwarstwową technologię opartą na konkretnym czasie cyklu produkcyjnego i układzie fabryki.

Pytania i odpowiedzi

P1: W jaki sposób winda obiegowa wewnętrzna może zwiększyć zwrot z inwestycji?

Odpowiedź: Dwupoziomowy piec suszący na gorące powietrze i tunel na podczerwień wymaga ręcznego zbierania tac lub zewnętrznych przenośników taśmowych. Jednak nasza ciągła Winda cyrkulacyjna pozwala tacom pozostać w kontrolowanym środowisku i automatycznie przesuwać się od dołu na górę. Zmniejsza to o 50% pracę ręczną i oszczędza miejsce.

P2: Czy tę przemysłową dwupokładową suszarkę tunelową na gorące powietrze na podczerwień można zintegrować z maszyną klasy 100/1000 pomieszczenie czyste?

Odpowiedź: Oczywiście. Dzięki filtracji świeżego powietrza G4, wewnętrznemu przepływowi powietrza przygotowanemu przez HEPA i dedykowanemu, scentralizowanemu ogrzewaniu system odzyskiwania, został zaprojektowany tak, aby mieć możliwie najniższą „obszar zajmowany przez ciepło i cząstki”, co czyni go wysokim nadaje się do produkcji wrażliwych półprzewodników i wyświetlaczy optycznych.

P3: Co się stanie, jeśli tace umieszczone na stacji załadowczej będą nieco przesunięte względem środka?

Odpowiedź: Zaprojektowaliśmy ręczny ogranicznik prowadzenia w miejscu załadunku i szybki kołek korekcyjny w miejscu załadunku punkt wyładowczy. Nawet jeśli tace różnią się o około 20 milimetrów, system automatycznie się dostosuje je do właściwej pozycji w ciągu 1 sekundy, a następnie wejdź do windy, upewniając się, że automatyczny „moduł liniowy + catcher” nigdy nie pomija żadnej operacji kompletacji.
